@Pette Mini 智能移液器
介绍
@Pette Mini 电动移液器是一款体量极小易于使用的智能移液器，主打更轻、更快、更精密。我们通过重新审视移液器的使用方式和特性，旨在创造一个像智能手机一样轻松易用的实验室设备。拥有颠覆性体积、全新的产品交互方式和前所未有的外形，同时兼具全量程覆盖、多种通道数和自动化拓展的优势，使得这款产品成为电动移液器中最具性价比的存在。

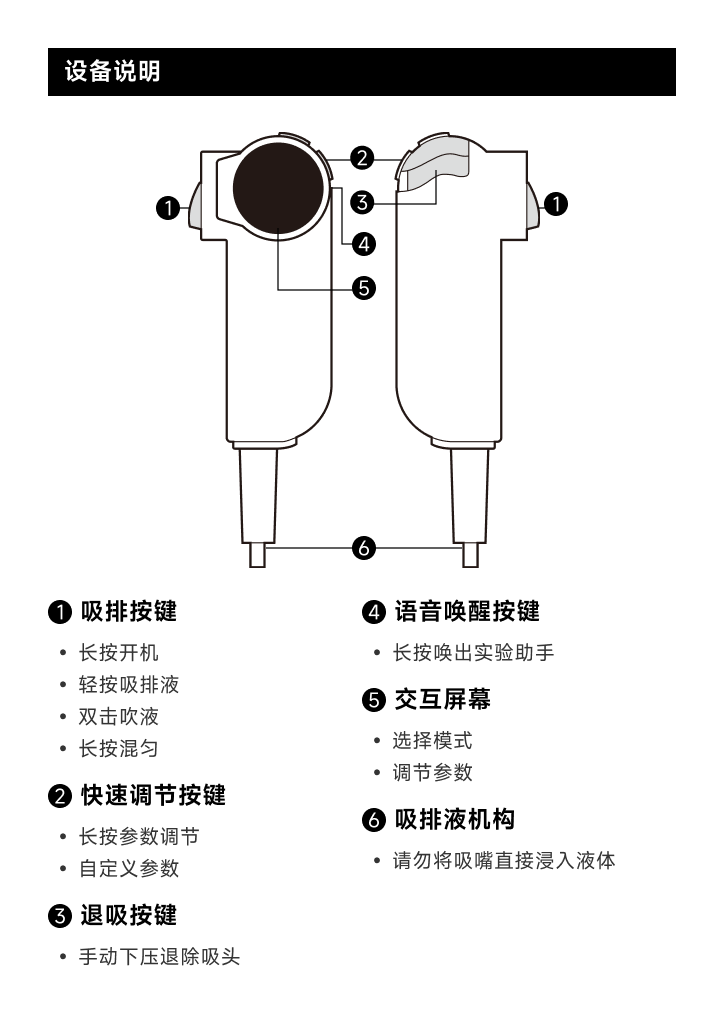

1. @Pette Mini电动移液器概述

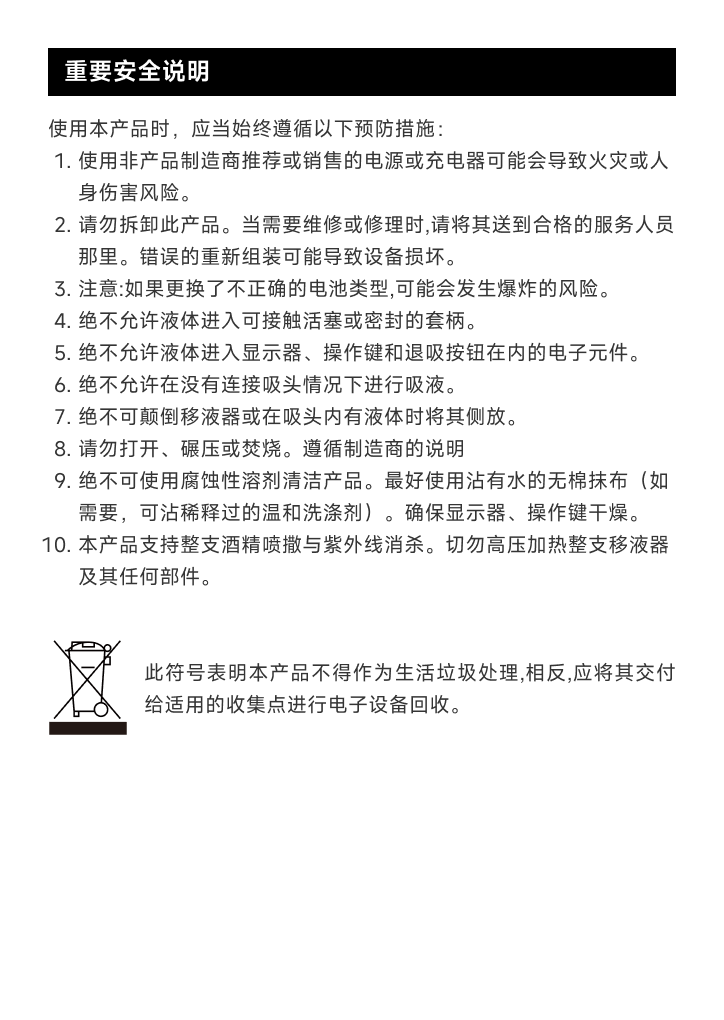

在首次使用 @Pett Mini 之前，请查阅以下描述的按键功能和移液器使用重要安全说明。
2. 设备功能简介
@Pette Mini的用户界面是高性能的彩色显示器。使用手指触控进行屏幕导航、移液器操作、设置和选项选择。菜单与屏幕中常见的信息和可用的功能如图所示。
2.1 移液模式
移液模式可吸入液体并将吸入的液体排出。
2.2 等量分液模式
在等量分液模式中可吸入液体并将吸入的液体分次放出，且每次放液的液体体积相同。
2.3 反向移液
反向移液模式适用于粘稠液体、蛋白质含量高的液体、易挥发液体等。该模式通过吸取多于设置的体积，第一段排液为所设体积，第二段排液为弃液。
2.4 AI语音助手
可随时呼出智能语音助手进行参数调节
2.5 云端记录
移液操作刷新后记录至云端。
您可在【我的】-【操作日志】中查询并下载。
设备初次使用指南
首次使用移液器之前，充电至少达 5 分钟。可使用移液器附带的充电电源、移动电源或连接电脑进行移液器充电。如果使用充电电源，@Pette Mini可在充电过程中执行操作。
1. 开机
长按扳机键3秒，"滴"声后屏幕常亮代表开机。
2. 选择语言
本机设备可选中文、English双语。
3. 激活设备
选择语言后出现二维码，通过微信/术也移液助手APP扫码激活设备并校准时间。
4. 模式菜单
轻按主屏幕上的"Home"按钮位置进入"模式"菜单。
模式菜单包括移液、等量分液、反向移液、智能售后、无线连接和设置。滑动屏幕切换模式，点击屏幕中央的图标进入模式。
5. 参数调节
5.1 点击主页面屏幕上半部分位置进入参数菜单
设备在未吸入液体时，可点击主屏幕上半部分位置进入参数菜单，以体积设置为例，滑动屏幕边缘调整数值大小。
在具体参数设置时，可点击任意位数单独调整。
5.2 AI 语音调节
长按右侧【唤醒按键】即可开始对移液器说话。您可以尝试说："量程 299.1（二百九十九点一）"。
语音功能仅支持联网状态下使用，具体详见说明书后面部分的联网配对指南。
5.3 长按【 + / - 】按键
设备在未吸入液体时，可长按呼出快捷体积调节界面并迅速执行数字滚动
5.4 体积快捷操作
长按主屏幕上半部分进入快捷体积调节。
6. 通用操作
6.1 安装吸头
选择与移液器量程适配的吸头，轻轻按压，将匹配的吸头插到吸嘴上。
6.2 吸入/排出液体
单击扳机键可进行吸入/排出操作
6.3 快速清空液体
当进行了吸液操作后，双击扳机键即可快速清空液体。
6.4 退除吸头
在液体排空后，单击退吸键即可退除吸头。
6.5 吹液
完成吸排液循环后，双击扳机键可执行吹液操作。
6.6 混匀
吸头内没有液体时，长按扳机键可进行混匀操作。
移液模式
移液模式可吸入液体并将吸入的液体一次排出。
1. 如何使用移液模式
1.1 进入移液模式
在模式菜单中选择【移液】，进入移液模式。
1.2 参数调整
设备在未吸入液体时，可点击主屏幕上半部分位置进入参数菜单，通过滑动或点击屏幕，可在参数菜单中调节：
- 吸排液体积
- 吸液与排液速度
- 混匀体积
- 混匀速度
- 吹液选项
1.3 安装吸头
选择与移液器量程适配的吸头，轻轻按压，将匹配的吸头插到吸嘴上。
1.4 开始移液
单击扳机键可进行吸入/排出操作
1.5 吹液
完成吸排液循环后，双击扳机键可执行吹液操作。
混匀
吸头内没有液体时，长按扳机键可进行混匀操作。
1.6 退除吸头
在液体排空后，单击退吸键即可退除吸头。
等量分液模式
等量分液模式可设置多次同体积，吸入液体后将液体分次排出。
1. 如何使用分液模式
1.1 进入等量分液模式
在模式菜单中选择【等量分液】，进入等量分液模式。
1.2 参数调整
设备在未吸入液体时，可点击主屏幕上半部分位置进入参数菜单。通过滑动或点击屏幕，可在参数菜单中调节：
- 总体积或分液体积
- 分液次数
- 吸液与排液速度
- 混匀体积
- 混匀速度
- 吹液选项
- 预排液&尾液开/关
1.3 开始分液
吸头浸入液体后，轻按扳机键开始吸液；根据屏幕提示，依次轻按扳机键进行预排液-分液-排空尾液。
您可在参数设置中关闭预排液与尾液，该操作可能影响准确性，请根据实际需求选择。
1.4 快速清空液体
当进行了吸液操作后，双击扳机键即可快速清空液体。
1.5 退除吸头
在液体排空后，按退吸键进行退吸头。
1.6 吹液
完成吸排液循环后，可双击扳机键吹液。
1.7 混匀
吸头内没有液体时，长按扳机键进行混匀。
反向移液指南
反向移液模式适用于粘稠液体、蛋白质含量高的液体、易挥发液体等。该模式通过吸取多于设置的体积，第一段排液为所设体积，第二段排液为弃液。
1. 如何使用反向分液模式
1.1 进入反向移液模式
在模式菜单中选择【反向移液】，进入反向移液模式。
1.2 参数调整
点击主页面屏幕上半部分进入参数菜单，通过滑动或点击屏幕，可在参数菜单中调节：
- 吸排液体积
- 吸液与排液速度
- 混匀体积
- 混匀速度
- 吹液选项
- 重复吸液开/关
1.3 开始移液
吸头浸入液体后，轻按扳机键开始吸液，依次轻按扳机键即可进行【排液—清空吸头】。
为使每次移液更加精准，术也智能移液器应用了反向吸液原理，设备会在已设置的移液体积的基础上，多吸取最高量程10%的移液体积。所以在排出固定体积后，还需要进一步排出尾液才算真正排空哦。
1.4 吹液
完成吸排液循环后，可双击扳机键吹液。
1.5 混匀
吸头内没有液体时，长按扳机键进行混匀。
1.6 退除吸头
在液体排空后，按退吸键进行退吸头。
AI语音助手
AI语音功能指令参考一览表
欢迎使用语音助手！以下是各种常见操作及反馈的说明，确保您能够轻松使用我们的设备。提示：语音指令不具备唯一性，可尝试多种表达方式
| 功能 | 支持调节的参数 | 语音指令参考 |
|---|---|---|
移液 | 吸排液体积 | "量程/体积调到x" |
| 吸排液速度 | "吸液/排液速度调到x" | |
| 自动吹液开关 | "开启/关闭自动吹液/打开防倒吸" | |
| 混匀体积 | "混匀体积调到x" | |
| 混匀速度 | "混匀速度调到x" | |
等量分液 | 分液体积 | "分液体积调到x" |
| 总体积 | "总体积调到xx" | |
| 分液次数 | "分液次数调到x" | |
| 混匀体积 | "混匀体积调到x" | |
| 混匀速度 | "混匀速度调到x" | |
| 尾液/预排液 | "关闭预排液" | |
| 自动吹液开关 | "开启/关闭自动吹液/打开防倒吸" | |
反向移液 | 吸排液体积 | "量程/体积调到x" |
| 吸排液速度 | "吸液/排液速度调到x" | |
| 自动吹液开关 | "开启/关闭自动吹液" | |
| 混匀体积 | "混匀体积调到x" | |
| 混匀速度 | "混匀速度调到x" | |
| 重复吸液开关 | "打开/关闭重复吸液" | |
| 自动吹液开关 | 自动吹液开关 | |
切换模式 | 移液模式 | "切换至移液模式" |
| 分液模式 | "切换至等量分液" | |
| 反向移液 | "切换至反向移液" | |
切换参数 | 粘稠液体 | "粘稠液体参数" |
| 普通液体 | "普通液体参数" | |
| 复合指令 | 多指令同步执行 | "体积调到100,分液10次,速度7" |
系统设置 | 关机 | "关机" |
| 电量查询 | "当前电量是多少？" | |
| 系统参数查询 | "你是谁？/生产日期是？" |
充电
1. 如何为设备充电
@Pette Mini智能移液器可在任意状态下插入充电器，通过电源、移动电源、或使用typec 接口与电脑连接进行移液器充电。充电进行时显示屏会弹出充电页面，并展示电量百分比。充电15分钟，即可支持移液器进行数小时的移液；整个充电周期大约为40分钟，可提供多达3000+次吸排液循环(大量程型号时次数相对减少)。
1.1 充电状态下移液
@Pette Mini智能移液器可在充电过程中执行操作，在充电状态下，轻触充电界面，即可进入充电状态之前的停留页面。若需在充电时进行液体处理工作，我们建议使用原装充电设备为移液器提供电源。
1.2 记忆系统、电源和管理设置
所有用户输入的对@Pette Mini智能移液器设置的更改、以及服务模式数据，均保存在闪存中。因此，在电池故障或取下时会保存上述内容。
联网配对
1. 如何为设备配网
@Pette Mini智能移液器语音助手功能依托于AI大模型数据，必须在联网模式下方可操作。
1.1 轻按主屏幕上的"Home"按钮位置进入"模式"菜单，点击无线连接，选择设备配网。
1.2 打开术也移液助手APP，点击主页面的设备配网，扫描移液器屏幕上的二维码进行连接。
1.3 移液器屏幕显示进入配网模式，选择Wi-Fi名称并输入正确密码，点击发送移液器。等待几秒，移液器显示已连接即可完成联网操作。
@Pette Mini技术参数
术也@Pette mini单通道移液器测量结果（国标检定规程/JJG 646-2006）
| 术也@Pette mini单通道移液器测量结果 | 国标检定规程/JJG 646-2006 | ||||||
|---|---|---|---|---|---|---|---|
| 货号 | 分液范围 | 精度保证范围 | 检定点 | 容量允许误差 | 测量重复性 | 容量允许误差 | 测量重复性 |
| 0120-0010 | 0.5μL-10μL | 0.5μL-10μL | 1μL | ±1.50% | ≤2.00% | ±12.0% | ≤6.0% |
| 5μL | ±0.30% | ≤0.6% | ±8.0% | ≤4.0% | |||
| 10μL | ±0.30% | ≤0.2% | ±8.0% | ≤4.0% | |||
| 0120-0100 | 2μL-100μL | 5μL-100μL | 10μL | ±0.50% | ≤0.50% | ±8.0% | ≤4.0% |
| 50μL | ±0.30% | ≤0.40% | ±3.0% | ≤1.5% | |||
| 100μL | ±0.20% | ≤0.20% | ±2.0% | ≤1.0% | |||
| 0120-0200 | 5μL-200μL | 20μL-200μL | 20μL | ±2.00% | ≤0.80% | ±4.0% | ≤2.0% |
| 100μL | ±1.00% | ≤0.50% | ±2.0% | ≤1.0% | |||
| 200μL | ±0.50% | ≤0.30% | ±1.5% | ≤1.0% | |||
| 0120-0300 | 5μL-300μL | 30μL-300μL | 50μL | ±0.60% | ≤0.40% | ±3.0% | ≤1.5% |
| 150μL | ±0.40% | ≤0.15% | ±2.0% | ≤1.0% | |||
| 300μL | ±0.40% | ≤0.15% | ±1.5% | ≤1.0% | |||
| 0120-1000 | 10μL-1000μL | 50μL-1000μL | 100μL | ±0.50% | ≤0.50% | ±2.0% | ≤1.0% |
| 500μL | ±0.15% | ≤0.20% | ±1.0% | ≤0.5% | |||
| 1000μL | ±0.15% | ≤0.20% | ±1.0% | ≤0.5% | |||
以上测试数据基于术也实验室特定环境下的多次重复测试平均值
使用建议
1. 使用移液器
1.1 移液器使用应当遵循以下指南
- 将移液体积设置为移液器指定的量程范围内，并使用与移液器匹配的吸头。
- 为确保准确性，请使用无污染的高质量吸头。
- 每次吸液时，吸头浸入液面深度请尽量保持相同或相近。
- 保持移液器垂直或与垂直方向呈 20 度以内。
- 预润洗（1-3次）吸头可以提高移液的准确性。
- 吸头内有液体时，切勿倒转或平放移液器。始终使仪器保持垂直，并尽可能垂直存放。
- 液体不可进入可接触活塞或密封的套柄以及显示器、扳机键和退吸键在内的电子元件。
- 不可使用腐蚀性溶剂清洁智能移液器。清洁时，最好使用沾有水的无棉抹布（可沾稀释过的温和洗涤剂）。
- 确保显示器、扳机键和退吸键干燥。
术也智能移液器是高级的实验室产品，必须小心维护，请规范操作。
1.2 吸头浸润深度
吸头浸润深度至为关键。如果超出推荐的深度，所测量程就可能不准确，超出标准。吸头的角度也很重要。
推荐吸头插入每种型号样品的深度如下所示：
| 量程范围 ul | 浸入深度 |
|---|---|
| 0.1-1 µl | 1mm |
| 1-100 µl | 2-3mm |
| 100-1000 µl | 2-4mm |
1.3 手势
@Pette Mini智能移液器并不限制您的握持姿势，您可以选择您喜欢的任何手势握持移液器。
2. 故障的可能原因与解决方案
| 问题 | 可能的原因 | 建议的解决方法 |
|---|---|---|
| 吸头推出器推出后无法复位 | 系统故障或弹簧故障 | 联系售后检查，必要时需拆机更换吸头推出器复位弹簧。 |
| 屏幕触控失灵 | 系统故障。跌落、撞击，可能导致插头脱落或屏幕模块损坏。 | 请联系售后服务部门拆机检查，必要时可能需要更换筛网模块。 |
| 按钮失效 | 系统故障。暴力按压吸排液按钮，可能导致按钮功能失效。 | 联系售后拆机检查，必要时可能需要更换按钮或固定结构件。 |
关于保修
1. 产品保修基本信息
感谢您选购术也产品,当您在产品使用过程中,出现任何非人为损坏性能故障时,享有术也无忧售后的服务承诺。为了保障您的权益,请您在购买术也产品后,妥善保管购买凭证和开具的发票。产品的保修有效期将从您激活产品(以下简称"激活")之日起开始计算,产品的保修有效期为24个月。产品出现故障，请直接与术也售后支持取得联系。
1.1 无忧售后服务内容
- 自激活之日起15日内,产品出现无人为损坏的性能故障可更换同型号同规格的产品。
- 在保修有效期内,经过两次产品更换仍不能正常使用的,经术也检测确认，您可凭保修凭证中销售商提供的有效更换记录，选择维修或更换同型号同规格的产品。
1.2 不属于保修服务范围的情形
- 产品超过保修有效期；
- 保修凭证与产品型号不符；
- 无术也标识的产品;
- 该配件未从术也或术也指定销售商处购买；
- 产品的清洁或正常维护；
- 非授权的维修、改动、误用、碰撞、挤压、进液；
- 因事故、滥用(包括超出工作负荷)误用造成的损坏;
- 因保管不当(鼠害、液体渗入等)造成的损坏;
- 因使用自编或非公开发行软件导致产品不能正常工作的损坏;
- 因水灾、火灾、雷击等不可抗力造成的损坏；
- 因为产品正常磨损或正常老化导致的缺陷；
- 非中国大陆销售的术也产品
1.3 特别提示
上述各条款规定了术也公司对产品的所有责任，并取代其它一切明示及暗示的保证和其它责任。在产品不能良好工作时，术也对用户的责任仅限于按照以上的条款进行产品的维修和更换。除此之外，无其它担保。如国家适用法律另有明确规定，术也公司将遵照法律执行。
无论是何种原因导致用户无法正常使用术也产品而造成的任何直接或间接损失，术也公司只承担国家适用法律要求必须承担的责任。
术也公司在任何情况下，对于用户的产品丢失而引起的损失，对于数据记录、资料和/或程序等无形财产的损坏而造成的损失;对于第三方向用户提出赔偿要求所造成的损失不负任何责任。
1.4 产品售后服务承诺时间表
| 产品类型 | 保修时间 |
|---|---|
| 移液器 | 24个月 |
备注：随机配件如电源、电源线不在保修范围内 | |
1.5 保障适用范围
中华人民共和国（或指定的销售区域）
常见问题
1. Q&A｜技术相关
1.1 电动移液器和智能移液器的主要区别？
电动电动移液器相较机械移液器可简化移液流程，提高了处理效率，具有更高的精度和可重复性，减轻操作员的疲劳。术也智能移液器在电动移液器的基础上，具有更快速、丰富的操作模式，更有AI智能交互、数据管理、联通互动、自动化拓展等突出特征。
1.2 什么是"泰勒式"自校准？
是Pette OS系统的创新自校准技术，由软硬件双相支持。术也智能器枪身内置了校准元器件，配合PetteOS可以实现每次吸排液后自动校准，无需外部干预。如同泰勒展开式，将周期性校准工作分散在每次的吸排液操作中，实现每次移液全自动校准。
1.3 智能移液器具体体现在哪些方面？
术也智能移液器内置Pette Os系统，利用ARM架构芯片，集合多项驱动算法，可实现多种畅联模式。Pro系列支持：NFC无线数据读取，可帮助您进行权限管理、库存盘点、导出移液器相关信息；蓝牙无线控制，可支持您通过小程序及平板对移液器进行控制，亦可进行自动化拓展，例如自动移液工作站、移液平板套件等。Mini系列除了同样支持蓝牙无线连接外，内置AI语音交互大模型，支持用户语音调节移液器参数、切换模式甚至具备语音备忘录、闹钟设置、逻辑问答等。
1.4 关机为什么没有快捷键？
术也智能移液器具备长时间无操作(3-30分钟)自行关机的功能，自动关机时间可调节。且具有强大的续航和快充的特点，故您在移液结束后，无需特意进行关机操作。Mini系列可通过语音控制关机，你可长按语音按键并说："关机"。
1.5 如何查看剩余电量?
开始移液的工作界面以及插上充电器后表盘显示的光圈即为剩余电量。
1.6 吸头退不出是什么原因？
术也移液器采用通用吸头技术，且具有优秀的适配性；在软件和硬件的双向支持下，亦实现了电动退吸头。目前市面的吸头品类较多，且工艺种类丰富，在匹配限位不明显的吸头时，如果您用力过大，造成吸头形变异常，则可能难以退出。建议用适当力道和规范的操作取用吸头。
1.7 排液后，偶有残留是什么原因？
受液体表面张力、粘性及吸头吸附性等的影响，吸排液时，可能会出现残留，考虑到这一点，我们设计了吹液程序，您可根据实际需求，进行吹液操作。此外，建议使用低吸附性的吸头，以减低吸头本身的影响；在移取特殊液体时，使用反向移液模式，可达到更准确的移液效果。
1.8 执行吹液后，出现液体回吸现象，该怎么处理？
执行吹液操作后，由于电机复位，可能会产生回吸现象。您可通过双击扳机按键并持续长按，待吸头离开液面后，再松开，以延迟电机复位。用户也可以在设置-吹液中选择防倒吸模式。该模式开启时，在移液器完成吹液动作后，电机将不再自动复位。用户需要将移液器吸头离开液面后，手动点击吸排液按钮进行电机复位，极大程度上避免了液体回吸现象。
1.9 分液模式下，弃掉的预排液与尾液体积包含在设置的总体积中吗?
1不包含，术也智能移液器的分液模式会自动吸取大于预设体积的液体，通过弃掉首液和尾液，提高分液的精准度。用户也可以在设置-首尾液开关中，选择是否开启预排液与尾液。该模式关闭后，移液器分液时将不再吸取大于预设体积的液体，直接进行分液操作。此行为将在一定程度上影响分液精度，请根据实际需求使用。
1.10 分液操作过程中有悬液该怎么处理？
由于液体具有表面张力，在进行小体积溶液分液操作时，可能每次分液后会有一滴悬液。若出现该现象，建议您轻触液面或管壁，让悬液滴入当前次排液。
1.11 三个校准点的数值含义？
三点校准法，即根据移液器量程范围，选取最大量程的10%、50%和100%三点分别测试6次，各个测试点取其平均值。三个校准点的数值即测量后的三个检测点的平均值，也就是该支移液器的实际容积，系统会根据校准点数据进行调整，以保证您吸取的体积与显示体积一致。
1.12 微信扫描二维码后，无法连接移液器，是什么原因？
术也智能移液器通过蓝牙连接微信上的"术也移液助手"，故您需要确保移液器蓝牙、手机蓝牙及微信蓝牙权限开启。
1.13 如何对移液器进行消毒灭菌？
术也智能移液器Pro系列可拆卸的下半部分耐高压加热部件支持。在 121°C 灭菌 15-20 分钟。切勿高压加热完整的移液器或套柄和吸头退出器以外的任何部件。术也智能移液器Pro和Mini系列支持整支移液器酒精喷拭与紫外灭菌。
1.14 需要定期对移液器进行校准吗？
术也智能移液器内置自研的"泰勒"自校准系统，Pro系列可实现每次移液后自行复位，Mini系列可实现每次开机云校准，且每支移液器在出厂前都进行了符合JJG646-2006和ISO 8655标准规定的可靠校准，并出具出厂校准报告。但是受移液器使用频率、处理的液体种类与用户的使用方式影响。为确保您的移液器处于高精准水平，建议您每半年到一年使用系统自带的三点校准系统进行一次主动校准维护，具体操作可查看官网的校准操作演示视频。如有任何疑问，欢迎随时与我们联系！
1.15 我需要选择什么样的吸头？
移液系统是由移液器和吸头两部分组成的，吸头的品质对于移液精准度有着重要的影响。术也移液器采用通用吸头技术，且具有优秀的适配性，建议您根据实验场景选用无污染低吸附性的高品质吸头，以实现更精准的移液工作。
1.16 术也智能移液器充满电需要多久？ 充满后能用多久？
@Pette Pro智能移液器采用快充模式，充满仅需1小时。满电状态可进行4000+次吸排液循环。同时，@Pette Pro 亦支持边充边用，以及具有过夜充电时的电池保护机制，助您告别用电焦虑。@Pette Mini智能移液器采用快充模式，整个充电周期大约为40分钟，可提供多达3000+次吸排液循环(大量程型号时次数相对减少)。同时，@Pette Mini 亦支持边充边用，以及具有过夜充电时的电池保护机制，助您告别用电焦虑。
2. Q&A｜原理与运用
2.1 @Pette Mini是如何工作的？
术也智能移液器是在电动移液器的基础上进一步革新使用体验，增加智慧互联的最新一代移液器。通过内置移液系统软件与使用者进行无缝高效交互，在不同的驱动算法的加持下，驱使内部的高细分值电机进行高精密度的吸液、排液、分液、混匀、退吸头等操作，提升使用体验、提高工作效率、减少工作劳损。此外由于是电机驱动，吸排液与混匀速度也变得高度可控，满足不同实验方案的个性化需求。术也智能移液器还能通过无线连接或有线接口，与外部组件进行互联，拓展新功能。还可以依托智慧互联进行设备扫码登记、校准信息操作日志导出/查看。
2.2 @Pette Mini有哪些使用场景？
移液器是生命科学、生物医药、化学分析等领域中常用的一种实验工具，能够准确地分配和传递微量样品液体。在实验室中，移液器广泛应用于 PCR 反应、蛋白质分析、细胞培养、基因工程和高通量筛选等领域，贯穿从样本制备到样本分析全流程。
